聯系我們
| CONTACT公司總部：鄭州市大學南路電商港6號樓10層/11層
生產基地：河南省新密市來集鎮李堂工業園區
電 話： 0371-56777921
廠家直銷：139-3717-0928
郵箱：3491492646@qq.com
你知道嗎，加入物對炫鑄剛玉磚性能有這些影響
發布時間：2017/4/13 9:22:57 點擊率： 來源:艾米 作者：榮盛耐材純氧化鋁熔液在2200℃時與α-氧化鋁的密度(3.99 g/cm3)相差達25%，會使鑄件在冷卻結晶時產生很大的收縮，難以獲得致密均勻的鑄件，因而常引人少量加人物如Na2O，使其生成βAl2O3。β-Al2O3的比重3.30g/cm3、與Al2O3熔液的密度僅差10%，使總收縮率降低15%。β-Al2O3是假定式為Na2O·11Al2O3的多鋁酸鹽。含鈣的β-Al2O3在真空中穩定。
美國專利介紹：采用含氟氧化系統NaF-Al2O3(30% ~70% Al2O3)和CaF2-Al2O3 (10% ~ 70%Al2O3)可制取片狀的含鈉β-Al2O3和α-Al2O3。美國“Monofrax-K”的熔鑄剛玉磚含α-Al2O3>80%，并在氧化鋁中加人少量的鉻精礦制成的。對玻璃熔窯則推薦用含有硼代硅酸鹽的熔鑄剛玉磚，其化學組成為 Al2O398% ~ 99%, B2O3為 0.25% ~ 1.0%, SiO2 0.25% ~ 1.0%,其他氧化物為0. 3%。
法國專利提出制取縮孔體積小的熔鑄磚，其方法是在縮孔中進行第二次在高溫下補澆熔體。這種含有96. 66%的Al2O3、3. 5%的Na2O、0. 5%的SiO2的β剛玉磚的性質：顯氣孔率2% ~ 4%，常溫耐壓強度400MPa、線膨脹系數9.0 X 10-7,，含有β-Al2O3 54%，α-Al2O345%，玻璃相1%的制品。
原蘇聯的KOP—95熔鑄磚的組成為α-Al2O3 96% ,玻璃相4% ，晶體尺寸5 ~ 2μm。其配料與97%的氧化鋁和3%的石英砂干混合料，在電弧爐中電熔，在金屬模中澆鑄并進行退火。電爐功率為2000kV.A，在150~240V電熔約Ih,，—次可澆鑄500kg的制品。單位物料消耗I. Ikg/ kg，電極消耗25kg。
日本專利介紹生產高致密結構的熔融耐火材料。這種材料具有卓越的耐磨性和耐侵蝕性，是適用于玻璃熔窖和鋼鐵工業窯爐的高級耐火材料。其化學成分為Al2O395%以上，MgO 0.05%以上，含Na2O或K2O 0.15%，而且堿金屬氧化物和MgO的比例限制在-0.5 < Na2O +0? 75 K2O -0.35MgO<4的范圍內，是含有 R20、xmgo ·(49-x/3) Al203 或 R20、xMgO·(41-x/3/)Al2O3 結晶的氧化鋁系熔融耐火材料(其中R表示Na或K)。例如，將A1203、LiCO3和鎂砂按一定配比混合裝人電爐，在2200~ 2300℃熔融40min、鑄入130mmx230mmx550mm的模中，冷卻72h，組成為 Al2O3 98. 3%，SiO20. 1%，MgO 0. 5% , Na2O 0. 7%，Li2O 0. 3%，Fe2O3 (FeO) 0? 1%，晶相組成為α-Al2O3，晶間填隙為β-氧化鋁和尖晶石。制品真密度為3. 96g/cm3，耐火度(SK)大于40，耐壓強度大于300MPa。

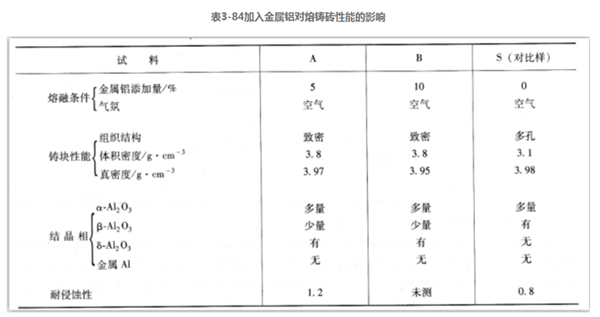

在配料中加入金屬鋁或鋁合金生產Al2O3質熔鑄磚的方法。如在高鋁料中(Al2O3 98. 5%) 配入金屬鋁粉，裝入電爐，在空氣中2200℃下熔融，鑄入300mmx60mmxll5rnm模型中，緩冷退火，制品的性能見表3-84。
如果您對剛玉磚有需求，或者對加入物對炫鑄剛玉磚性能的影響有疑問，歡迎致電鄭州榮盛耐材有限公司，我們將會為您解答。榮盛耐材用質量贏得客戶的信任，我們專注耐火材料生產多年，我們的品質值得您的信賴。
- 上一篇：高鋁耐火磚裂紋形成原因
- 下一篇：高鋁磚的壽命與哪些方面有關
在線咨詢(7*24)
電話咨詢
