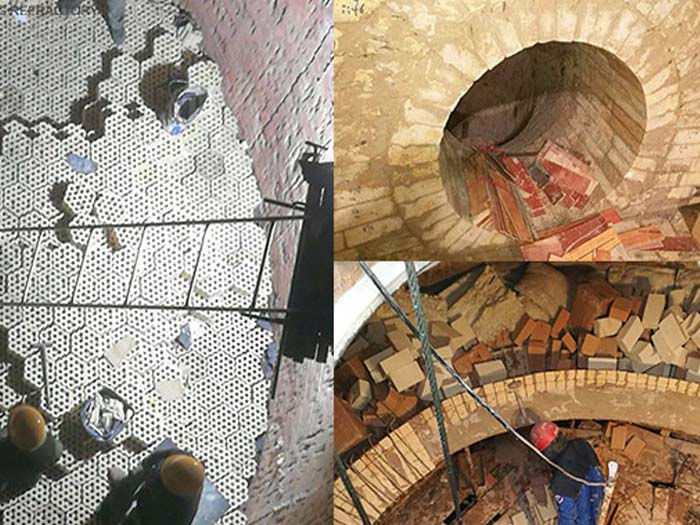

TOP耐火材料窯爐應用技術頻道開講啦，今天給大家分享的是關于耐火磚砌筑方面的知識，還有一些需要注意的事項。

耐火磚砌筑耐火泥漿注意事項

砌筑耐火磚耐火泥漿的調制應遵循以下原則：

(1)砌筑耐火磚前，應對各種耐火泥漿進行預試驗和預砌筑，確定不同泥漿的粘結時間.初凝時間.稠度及用水量；

(2)用不同的器具調制不同的泥漿，漿；

（3）用清潔水調制不同質量的泥漿。水量應準確稱重，調和應均勻，并隨調使用。調制好的水硬氣硬泥漿不得用水，初凝泥漿不得繼續(xù)使用；

（4）制備磷酸鹽結合泥漿時，應確保規(guī)定的困料時間，并隨時使用。準備好的泥漿不得用水稀釋。由于腐蝕性，該泥漿不得直接接觸金屬外殼。

耐火磚砌筑的基本要求

耐火磚砌筑的基本要求:磚襯要靠近窯體，即磚冷端要求“四角落地”(磚自:大頭與窯體完全貼近，無縫)，磚嚴.磚縫直.交圈準.鎖磚牢.不錯位.確保磚圈與圓柱體可靠同心，窯襯結構穩(wěn)定，使圓柱體對磚圈的壓力和磚襯里內部的應力均勻分布在整個襯里的每一塊磚上，防止應力集中。

耐火磚大頭的四個角應靠近簡體內表面；磚的軸向接縫應嚴格與窯體的中軸線平行；磚的徑向接縫應嚴格垂直于窯體的中軸線。磚襯的方向可根據(jù)預先釋放的基準線確定。如果看不到基準線，方向可根據(jù)簡體上的水平焊縫和垂直焊縫確定。一旦發(fā)現(xiàn)窯襯偏差，必須及時使用火泥.矯正填縫鋼板時，注意火泥縫寬度3mm。填縫鋼板厚1~1.2mm，要求平整.不卷邊.不扭曲.元毛刺，每塊小于磚寬或磚高10mm，寬度20～40mm。當偏差很大時，需要幾塊磚來糾正。

砌筑時應特別注意：反耐火磚的大小頭不得砌筑。即使只有一塊磚的大小頭倒置，也必須堅決拆除窯襯并重建。否則，可能會出現(xiàn)重大缺陷.人身安全事件。

耐火磚砌筑回轉窯配比不合理的原因及解決方案

回轉窯采用耐火磚砌筑時，砌筑比例往往不符合設計要求。造成這種情況的主要原因如下。1.耐火磚的磚型尺寸與原設計大不相同；2.窯筒大橢圓變形；3.施工砌筑人員砌筑失誤。在前兩種情況下，砌體比例可以適當改變，但必須堅持兩個原則：耐火磚的大頭必須靠近窯筒；砌筑耐火磚后不得攀爬。當窯筒大橢圓變形時，在砌筑耐火磚之前，必須檢查其橢圓度是否超過允許范圍。橢圓度的經(jīng)驗計算公式如下：回轉窯筒的最大橢圓率：W≤D／IO

（1）式中：

W——窯筒橢圓率，%；

D——窯筒體內徑，m。例如：Φ4.8m回轉窯，窯筒最大橢圓率≤（4.8／l0)％=0.實際測量48%時，可參考以下計算：

(2)式中：

α——氣缸測量儀測量的最大偏差值。

窯筒橢圓度的計算公式如下：Ws=W·D·1000

(3)

式中：Ws——窯筒橢圓度，mm。例如：Φ4.8m回轉窯最大橢圓率為0.最大橢圓度為48%：

Ws=W·D·1000=0.48％×4.8×1000=23.04mm。窯筒的最大橢圓度一般集中在輪帶附近。當橢圓度超過允許范圍時，必須停止回轉窯耐火磚的砌筑施工。橢圓度可以通過更換輪帶墊鐵或浮動板來降低，使其在允許的范圍內。窯內耐火磚砌筑只有在確認調整符合要求后才能進行。因人工砌筑原因造成的比例不平衡或耐火磚砌筑爬坡的，必須拆除返工，并責令當事人離開窯內耐火磚砌筑崗位。

耐火磚砌筑預留膨脹縫的重要性

耐火磚產(chǎn)品在使用過程中，線度和體積變化的指標主要是線膨脹和重燃體積變化。耐火磚產(chǎn)品的重燃體積變化是一個不可逆轉的體積過程，產(chǎn)品的熱膨脹是一個可逆轉的體積變化。耐火磚產(chǎn)品作為熱工設備的機構材料，常用于高溫和溫度的反復變化。材料的體積變化主要取決于產(chǎn)品的線膨脹性質。因此，在使用過程中，即使產(chǎn)品重燃收縮，也需要預留膨脹縫，以容納由反復溫度變化引起的線膨脹。

保留膨脹縫

由于化學成分和物理結構的不同，以及砌體方法和砌體材料的不同，工業(yè)窯爐的耐火材料在加熱后的膨脹也有一定的差異。大型耐火材料膨脹縫的設置應根據(jù)上述因素確定。通常，膨脹縫的間距應為1.5-2m之間。工作溫度低于8000。℃的Ⅲ類耐火粘土磚砌體.紅磚砌體和硅藻土磚砌體由于膨脹小，吸收能力強，在4m在長度范圍內，無膨脹縫。一般來說，膨脹縫的寬度應為加熱面最高溫度時理論膨脹量的50%~100%。以下是常用耐火材料襯里膨脹縫寬度的參考值(mm/m)

不同材料的耐火磚砌體的膨脹縫寬度

膨脹縫的位置應避免受力部位，如爐骨架和襯里孔，以免影響耐火材料的整體強度，并在保持合理間距的前提下均勻設置。耐火磚砌體的膨脹縫如圖所示：

上下磚層同層爐底應交錯設置爐底膨脹縫。

爐外層與上下層之間應交錯設置爐墻膨脹縫。

圓形拱墻可在砌體與外殼之間留有膨脹縫，填充不定型耐火材料或隔熱材料。如果外殼可以膨脹，對散熱要求不高，也可以不填充耐火材料或隔熱材料。

拱頂通常在兩端留下直接的膨脹縫，應考慮各方向的膨脹，拱頂高度大于2.5m除兩端留有膨脹縫外，還應根據(jù)拱長分段在拱頂中部留有膨脹縫。交錯砌筑的拱頂可以留有直通的膨脹縫或交錯的膨脹縫。直通砌筑的拱頂應選擇交錯的膨脹縫。多層拱頂膨脹縫應交錯設置。膨脹縫上應有一層具有一定剛度的覆蓋層，形成箍。對于膨脹較大的，如硅磚.鎂磚，除上述膨脹縫外，還應在3~5塊磚之間加1~2塊mm加強膨脹補償?shù)暮窦埌濉?/div>
