步進(jìn)梁式加熱爐爐襯是承受熱負(fù)荷的主要結(jié)構(gòu)部分，它的施工質(zhì)量對加熱爐達(dá)到設(shè)計(jì)熱工指標(biāo)起著關(guān)鍵性作用。隨著新型耐火材料的應(yīng)用及爐型設(shè)計(jì)的復(fù)雜化，施工難度越來越大，對爐襯施工質(zhì)量控制提出了更大的挑戰(zhàn)。目前，國內(nèi)很多大型步進(jìn)梁式加熱爐都采用耐火可塑料作為加熱爐內(nèi)的耐火層。

耐火可塑料是由一定顆粒級配的耐火骨料、粉料、結(jié)合劑和外加劑，經(jīng)配制、加水（或含結(jié)合劑的液體）混煉、擠壓成塊狀或泥團(tuán)狀物料，在包裝貯存一定時(shí)間后仍具有良好的可塑性，可用搗打方法施工的一種不定形耐火材料，主要用于鋼鐵工業(yè)中的各種加熱爐、均熱爐、退火爐、燒結(jié)爐以及電爐頂?shù)鹊囊r體。可塑料具有高溫強(qiáng)度高，抗熱震性好，熱導(dǎo)率小，抗剝落性和抗渣侵蝕性強(qiáng)，使用壽命長，節(jié)約能源等優(yōu)點(diǎn)，特別適合于爐頂、燒嘴磚等容易受損并且不易成型的部位。

1、耐火可塑料的施工特點(diǎn)

耐火可塑料屬于氣硬或熱硬性材料。可塑料中的含水量較少，暴露在空氣中較短時(shí)間就會(huì)硬化，因此施工時(shí)結(jié)合面要連續(xù)施工。可塑料塊與塊之間必須借助一定的外力才能結(jié)合在一起，這種外力需要垂直于施工面。

可塑料使用在爐頂位置時(shí)，由于爐頂采用吊掛結(jié)構(gòu)，通過錨固磚把耐火材料吊掛起來成為一個(gè)整體，要求必須使可塑料與錨固磚結(jié)合緊密。錨固磚是吊掛在爐頂鋼結(jié)構(gòu)上的，在施工過程中必須使每塊錨固磚受到預(yù)應(yīng)力，這樣才能保證爐頂受力面均勻，不塌落。可塑料在受外力結(jié)合的過程中，必然會(huì)向四周擴(kuò)張，不能保證爐頂?shù)暮穸龋�這就要求在爐頂?shù)纳舷?個(gè)面都要設(shè)置模板，使可塑料的厚度控制在要求的范圍內(nèi)。

可塑料在高溫下會(huì)收縮，所以不需要采用傳統(tǒng)的方法留設(shè)膨脹縫。但為了防止材料收縮后出現(xiàn)橫七豎八的裂縫，在施工過程中可以采用切縫的方法，控制干燥升溫時(shí)的膨脹和收縮。

經(jīng)過加工后的可塑料表面光滑，不利于結(jié)合，注意盡量要使接合面粗糙。為保證透氣，施工完成后外表面也要粗糙，不能涂抹異物或用抹子加工，同時(shí)用4～6mm的鋼釬扎上透氣孔以利于排出可塑料深部的水分。

2、施工方法

耐火可塑料可以應(yīng)用在加熱爐爐墻、爐頂?shù)炔课唬�還有其易于施工等特點(diǎn)，可以用在一些澆注料等很難施工的特殊部位。可塑料施工要求均勻密實(shí)，結(jié)合充分，連續(xù)施工。

以爐頂可塑料施工為例，簡述可塑料施工方法。

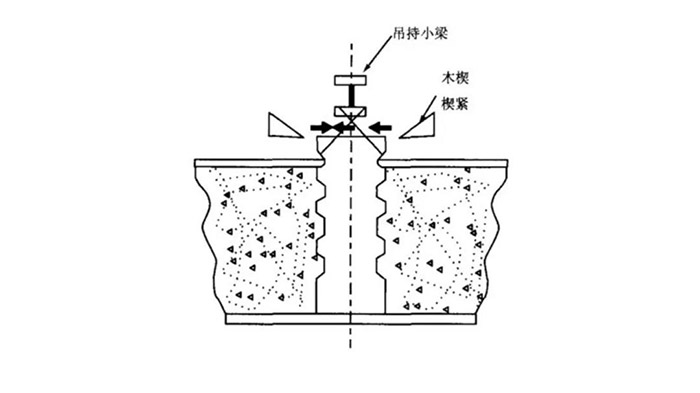

爐頂可塑料在搗打過程中，錨固磚的安放質(zhì)量對可塑料爐頂?shù)氖褂脡勖�起著很大的影響，施工時(shí)，先將可塑料搗打至超過放線處約20mm(預(yù)測量放線在吊掛小梁上)，安放相應(yīng)的木模磚打入可塑料，形成凹凸面后，再鑲?cè)脲^固磚固定。錨固磚與吊掛小梁的間隙用木楔楔緊，方可鋪放可塑料進(jìn)行搗打。



吊掛錨固磚安放位置正確，磚安放垂直。搗打時(shí)，先從錨固磚兩側(cè)用搗錘對打一遍，然后打兩塊吊掛錨固磚間的可塑料，這樣反復(fù)打兩遍后，再鋪設(shè)下層繼續(xù)施工。待爐頂可塑料施工完后，烘爐結(jié)束后將木楔全部取掉。

3、可塑料施工注意事項(xiàng)

（1）施工間歇時(shí)，接縫留在同一排錨固磚的中心線處并用塑料布將搗打面覆蓋，繼續(xù)搗打時(shí)將已搗實(shí)的接槎面刮去10~20mm，表面刮毛；搗打面干燥太快時(shí)，噴霧狀水濕潤 。

（2）可塑料為自然養(yǎng)護(hù)，烘爐前盡快拆模使砌體自然干燥。可塑料拆模修整前用木錘輕輕敲打錨固磚端面周圍的可塑料，使之緊密咬合，修整用統(tǒng)一的專用工具。

（3）每段爐頂合門處模板，必須在可塑料施工完畢24 h后方可拆模。

（4）膨脹縫用專用切縫刀切出，每隔1500mm切割一道，深度為60mm。

（5）高、低溫段爐頂使用的耐火材料不同，施工時(shí)先將高低溫段分界線畫在小梁上，以此分界線更換材料。

（6）烘爐前可塑料內(nèi)襯裂縫大于12 mm時(shí)進(jìn)行挖補(bǔ)，裂縫處應(yīng)挖成里大外小的楔形口，表面噴灑霧狀水濕潤，用可塑料填實(shí)。裂縫在3～12mm時(shí)，用耐火纖維填塞 。

（7）爐頂隔熱澆注料的施工。爐頂可塑料施工結(jié)束后就可以進(jìn)行澆注料施工。但理想的是在爐子運(yùn)轉(zhuǎn)數(shù)日冷卻后再進(jìn)行施工。烘爐前施工必須減少一定 的用水量，攪拌干一些，避免水分跑到錨固磚四周和滲到爐內(nèi)。
